电气柜，在工业与民用电力系统中常被通俗地称为配电柜或电气控制柜，是电力分配、电机控制、电路保护及自动化功能的核心载体。其内部并非简单的元器件堆砌，而是一个遵循严格电气规范、逻辑清晰的功能性组合体。本文将通过结构图集的视角，深入剖析其内部世界。

一、 柜体结构：坚固的防护外壳

电气柜首先是一个物理防护单元。标准柜体通常由优质冷轧钢板或不锈钢制成，具备一定的防护等级（如IP54），能防尘、防滴水。主要结构包括：

1. 柜体框架：承重主体，为内部安装提供支撑。
2. 前/后门：带锁具，便于检修和维护，门上可安装指示仪表、按钮开关等。
3. 顶盖与底板：顶盖常配有通风窗或风扇，底板设有电缆进出线孔。
4. 安装横梁与导轨：用于固定断路器、接触器、PLC等所有内部器件，是内部布局的“骨架”。

二、 核心功能区划与器件图解

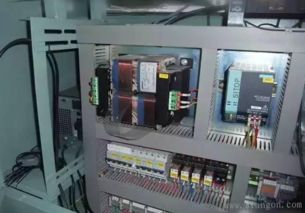

打开柜门，内部器件按功能分区排列，井然有序。主要可分为以下几个区域：

1. 电源进线与总控区
位置：通常位于柜体上部。
核心器件：
* 主隔离开关/负荷开关：用于切断整个柜体的电源，提供明显的断开点，确保检修安全。

• 主断路器（空气开关）：作为总保护，具备过载和短路保护功能。

• 防雷器（浪涌保护器SPD）：防止雷电或操作过电压损坏柜内设备。

2. 配电分支与保护区
位置：紧随总控区下方。
核心器件：
* 分支断路器/熔断器：对各输出回路进行独立保护和分合闸控制。

• 电流互感器：用于测量主回路电流，连接至电流表或电能表。

• 母排系统：包括主母排和垂直分支母排，由铜或铝排构成，负责高效分配电能，是柜内的“电力动脉”。

3. 电机控制与驱动区
位置：柜体中下部，空间占用较大。
核心器件（以一台电机控制为例）：
* 接触器：通过线圈得电/失电来控制主触点的通断，从而远程控制电机启停。

• 热继电器/电机保护器：提供电机过载保护。

• 变频器/软启动器：用于电机调速、软启动，以降低启动冲击。

• 中间继电器：用于增加触点数量或进行信号隔离与转换。

4. 自动化控制与信号区
位置：常位于柜体中部或侧方，与动力器件有一定隔离。
核心器件：
* 可编程逻辑控制器（PLC）：柜内的“大脑”，执行逻辑、顺序、计时、计数等控制功能。

• PLC扩展模块：增加数字量/模拟量输入输出点。

• 开关电源：为PLC、传感器、指示灯等提供稳定的DC 24V等低压电源。

• 端子排：数量众多，是柜内与柜外（如现场按钮、传感器、执行机构）信号和电源连接的枢纽，分门别类（如电源端子、信号端子、接地端子）排列。

5. 仪表显示与操作区
位置：多集中于柜门上。
核心器件：
* 指示灯（红/绿/黄）：显示电源、运行、故障等状态。

• 按钮开关（启/停/急停）：提供人机操作接口，急停按钮为红色蘑菇头自锁型。

• 电压表、电流表、频率表：实时显示电气参数。

• 触摸屏（HMI）：高级控制柜的配置，用于参数设置、状态监控和故障诊断。

三、 布线艺术：看不见的秩序

除了器件，布线的规整度直接关系到可靠性、散热性和可维护性。

• 线槽：塑料或金属线槽将动力线（较粗）与控制信号线（较细）分开敷设，避免干扰。
• 扎带与标号：所有线缆均用尼龙扎带捆扎整齐，并在两端套有清晰、唯一的线号管，便于追踪和检修。
• 接地系统：设有独立的接地母排，柜体、门板、各器件外壳均需可靠接地，确保安全。

###

一张清晰的电气柜内部结构图，就是其功能与安全的蓝图。理解从电源进线→总保护→分配→控制→信号采集/输出→人机交互这一流程，再看内部布局便会豁然开朗。无论是作为配电中心的配电柜，还是作为自动化系统执行终端的电气控制柜，其内部结构的核心原则都是安全、可靠、易于维护。规范的器件选型、合理的布局规划和工艺精湛的布线，共同构成了这个保障电力与自动控制系统稳定运行的钢铁核心。
